1. Úvod

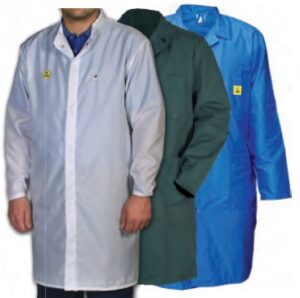

Každý, kdo se alespoň okrajově pohybuje ve světě elektroniky, slyšel o zákeřném nepříteli jménem ESD – elektrostatický výboj. Tento neviditelný zabiják součástek, schopný zničit citlivý MOSFET nebo poškodit jádro mikrokontroleru dřív, než si vůbec uvědomíme, že k něčemu došlo, je důvodem, proč existují celé zóny chráněné před jeho vlivem (EPA – Electrostatic Protected Area). Základním kamenem ochrany v těchto zónách je kromě uzemňovacích náramků a speciálních povrchů i antistatické oblečení. Ať už je to plášť, tričko nebo kalhoty, jeho úkolem je zabránit hromadění náboje na našem těle a bezpečně ho svést do země.
Často se však zapomíná, že tento klíčový ochranný prvek není „neprůstřelný“. Jeho funkčnost je přímo závislá na správné údržbě. Cílem této práce je analyzovat, proč běžné domácí praní může z našeho drahého ESD pláště udělat jen obyčejný kus polyesteru, a jak správně postupovat, aby nás chránil po celou dobu své životnosti.
2. Princip funkce ESD oděvu
Abychom pochopili, proč je údržba tak kritická, musíme nejprve pochopit, jak ESD oděv funguje. Nejde o obyčejnou látku. Základní materiál (typicky směs polyesteru a bavlny) je protkán pravidelnou mřížkou z vodivých vláken. Nejčastěji se jedná o uhlíková vlákna (karbon), která mají definované elektrické vlastnosti.
Tato mřížka plní dvě hlavní funkce:
- Potlačení vzniku náboje: Zabraňuje vzniku vysokého elektrostatického náboje při tření (tzv. triboelektrický jev).
- Disipace (rozptýlení) náboje: Pokud se na oděvu nějaký náboj přece jen objeví, vodivá mřížka zajistí jeho rovnoměrné rozprostření po celém povrchu a umožní jeho bezpečné svedení přes uzemňovací náramek do země. Oděv se tedy chová jako disipativní (rozptylující) materiál, nikoliv jako izolant.
Klíčem k funkci je tedy neporušená a především čistá vodivá mřížka.
3. Sabotáž v prádelně: Analýza degradačních vlivů
Zde se dostáváme k jádru problému. Běžný prací cyklus v domácí pračce představuje pro vodivá vlákna sérii útoků, které systematicky ničí jejich funkci.
3.1 Problém č. 1: Běžné prací prostředky
Standardní prací prášky a gely jsou pro ESD oděvy nevhodné. Obsahují celou řadu aditiv, která na tkanině zanechávají zbytky:
- Plnidla a změkčovadla: Tyto látky se mohou usazovat přímo na karbonových vláknech.
- Optické zjasňovače: Jejich úkolem je, aby prádlo „zářilo“. Činí tak tím, že na vláknech zanechají tenký film, který odráží světlo. Tento film je však izolační.
- Enzymy: Mohou narušovat strukturu jemných vláken.
Výsledkem je, že se na vodivé mřížce vytvoří izolační povlak. Lze si to představit jako korozi na kontaktu konektoru. Ačkoliv je vodivá cesta fyzicky stále přítomna, je elektricky neprůchodná.
3.2 Nepřítel na život a na smrt: Aviváž
Pokud jsou běžné prášky jen tichým sabotérem, aviváž je frontální útok. Princip jejího fungování je pro ESD oděv naprosto zničující. Aviváže obsahují kationtové povrchově aktivní látky, které mají za úkol obalit každé vlákno tkaniny tenkým, lehce mastným filmem. Díky tomu je prádlo na dotek měkčí a méně se mačká.
Tento změkčující film je ovšem špičkový izolant. Jeho aplikace na ESD oděv zcela zablokuje vodivou funkci karbonové mřížky. I jedno jediné vyprání s aviváží může trvale a nevratně zničit disipativní vlastnosti oděvu.
3.3 Chemický útok: Bělidla
Agresivní bělidla na bázi chlóru mohou citlivá karbonová vlákna chemicky narušit nebo zcela zničit, což vede k fyzickému přerušení vodivé cesty.
4. Metodika správné údržby
Aby byla zaručena funkčnost oděvu v souladu s normou ČSN EN 61340-5-1, je nezbytné dodržovat následující postup:
- Volba pracího prostředku: Používejte výhradně speciální detergenty určené pro praní ESD textilií. Alternativně lze použít čistý, tekutý, neiontový prací prostředek bez jakýchkoliv aditiv (bez enzymů, bělidel, zjasňovačů a parfemace).
- Teplota praní: Perte na teplotu doporučenou výrobcem, typicky 40 °C. Vyšší teplota může zbytečně namáhat a srážet tkaninu.
- Zákazy: NIKDY nepoužívejte aviváž a bělidla.
- Praní odděleně: Perte ESD oděvy samostatně. Při praní s běžným prádlem, zejména bavlněným, hrozí kontaminace izolačními textilními vlákny, která se mohou zachytit ve struktuře tkaniny.
- Sušení: Nejlepší je nechat oděv volně uschnout na ramínku. Pokud je povoleno sušení v sušičce, pak jen při nízké teplotě (do 60 °C).
5. Ověření funkčnosti
Funkčnost oděvu se v praxi ověřuje měřením povrchového odporu. Podle normy ČSN EN 61340-5-1 musí být rezistance z bodu do bodu () na povrchu materiálu $R\_p \< 1 \\times 10^9 , \\Omega$. U špatně vypraného oděvu tato hodnota snadno přesáhne limit, nebo dokonce není měřitelná vůbec, což znamená, že oděv je již jen obyčejným kusem látky a v EPA zóně představuje riziko.
6. Závěr
ESD oděv je vysoce funkční ochranná pomůcka, jejíž efektivita je však podmíněna dodržováním striktních pravidel údržby. Analýza ukázala, že běžně používané prací prostředky, a především aviváže, systematicky degradují nebo zcela ničí disipativní vlastnosti tkaniny tím, že na vodivých vláknech vytvářejí izolační film.
Pro každého budoucího technika v oboru elektroniky je toto poznání klíčové. Profesionalita totiž nespočívá jen ve schopnosti navrhnout složitý obvod, ale také v pochopení a respektování procesů, které zajišťují bezpečnost a spolehlivost naší práce. A to začíná u takových detailů, jako je správně vypraný pracovní plášť.
7. Seznam použitých zdrojů
- ČSN EN 61340-5-1 ed. 3: Ochrana elektronických součástek před elektrostatickými jevy – Část 5-1: Všeobecné požadavky. Česká agentura pro standardizaci, 2017.
- ABEBA Spezialschuhausrüster GmbH. Pokyny pro praní a ošetřování ESD a Reinraum oděvů. [online]. Dostupné z: https://www.abeba.com/downloads/waschanleitungen/cz-waschanleitung.pdf
- DESCO INDUSTRIES, INC. Technical Bulletin TB-7041: Laundering Procedure for Static Control Garments. [online]. Dostupné z: https://desco.descoindustries.com/pdf/TB-7041.pdf
- LINDSTRÖM, s.r.o. Péče o ESD oděvy: Jak zajistit jejich dlouhou životnost a funkčnost. Firemní blog, 2022.
- HORÁK, Pavel. Elektrostatický náboj a ochrana před ním v elektronice. Skripta pro SPŠE. Praha, 2019.
